Eaton 5E 1100i UPS 쿨러 교체 실패기



Eaton 5E 1100i UPS는 오버로드 걸리거나 배터리 모드에 진입 혹은 배터리 충전 모드일 때

안에 내장된 팬 쿨러가 굉음을 내며 돌아가는 문제가 있습니다.



사실 배터리가 충전될 때까지 기다리면 되긴 하는데 팬 소음을 줄여볼 수 있는 방법이 있을까 고민하다가

팬을 NOCTUA NF-A6x25 PWM으로 교체해 보려 시도해 보았고 결과만 보면 반쪽 성공? 실패입니다.

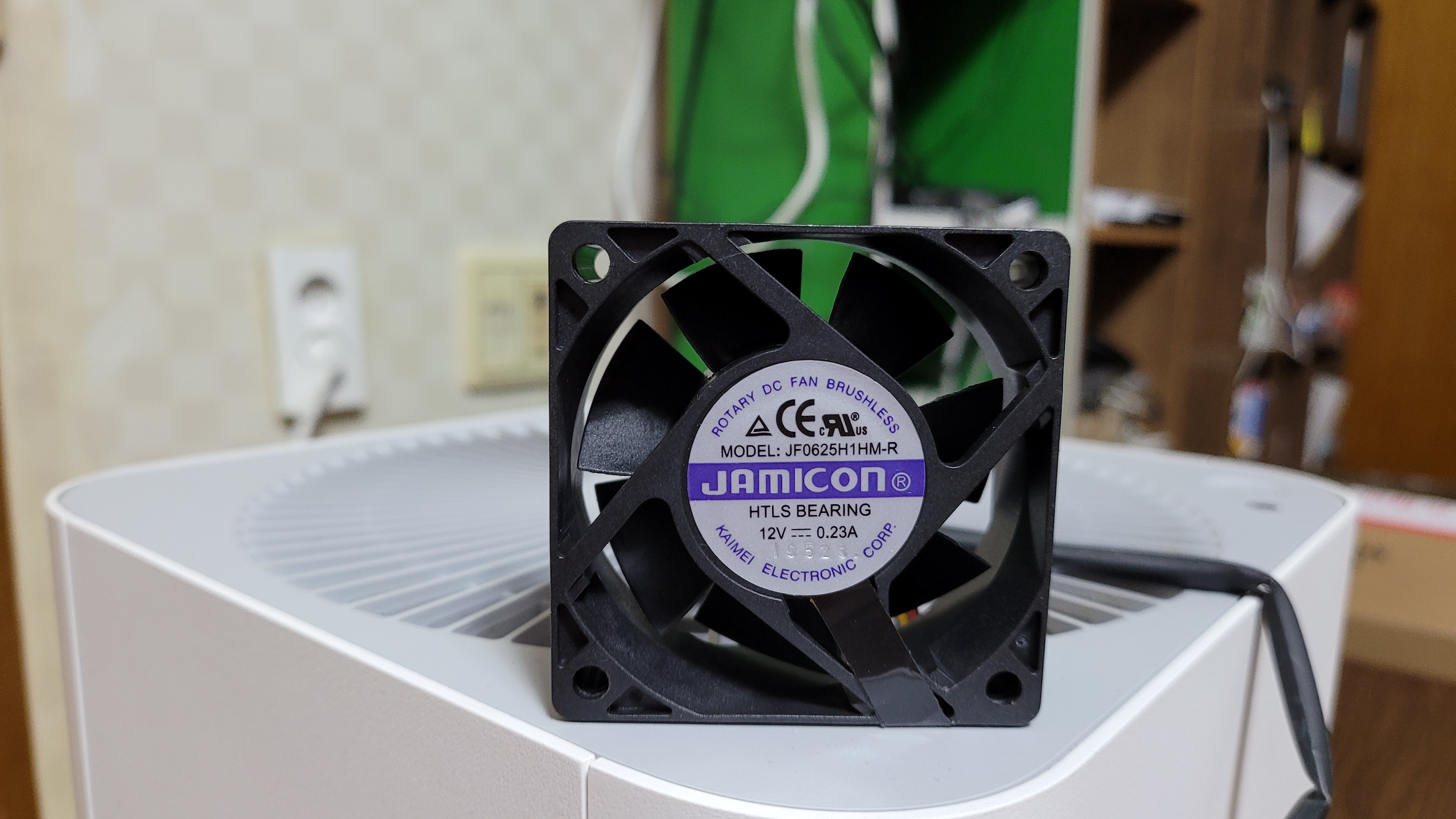

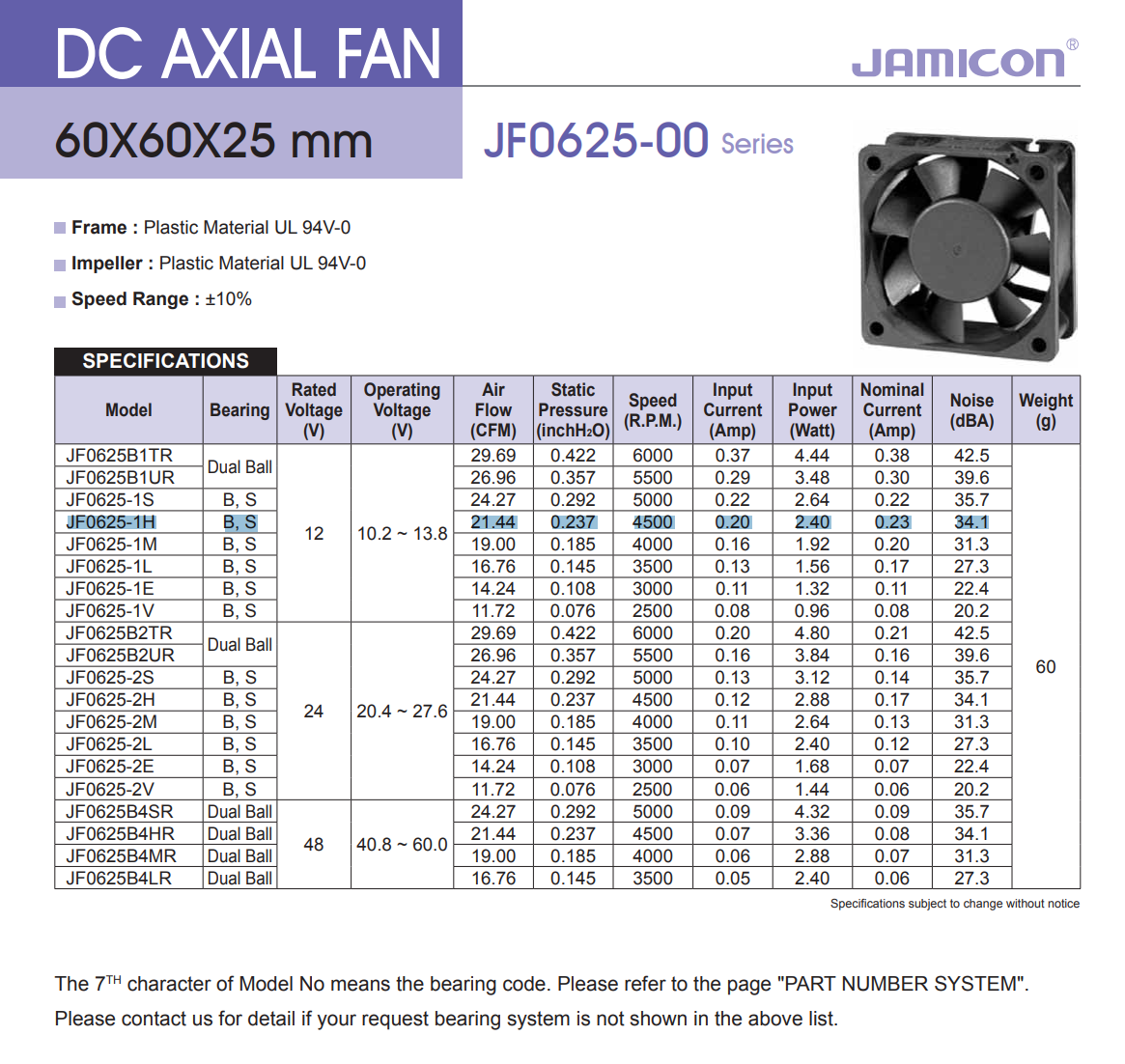

먼저 Eaton 5E 1100i UPS에는 JAMICON JF0625H1HM12V 팬이 탑재돼있고 아래 스펙시트를 참조하면

60x60x25mm 사이즈의 팬으로 4500 RPM, 21CFM, 34dBA Noise, 12V 규격의 제품이 사용된걸 확인할 수 있습니다.

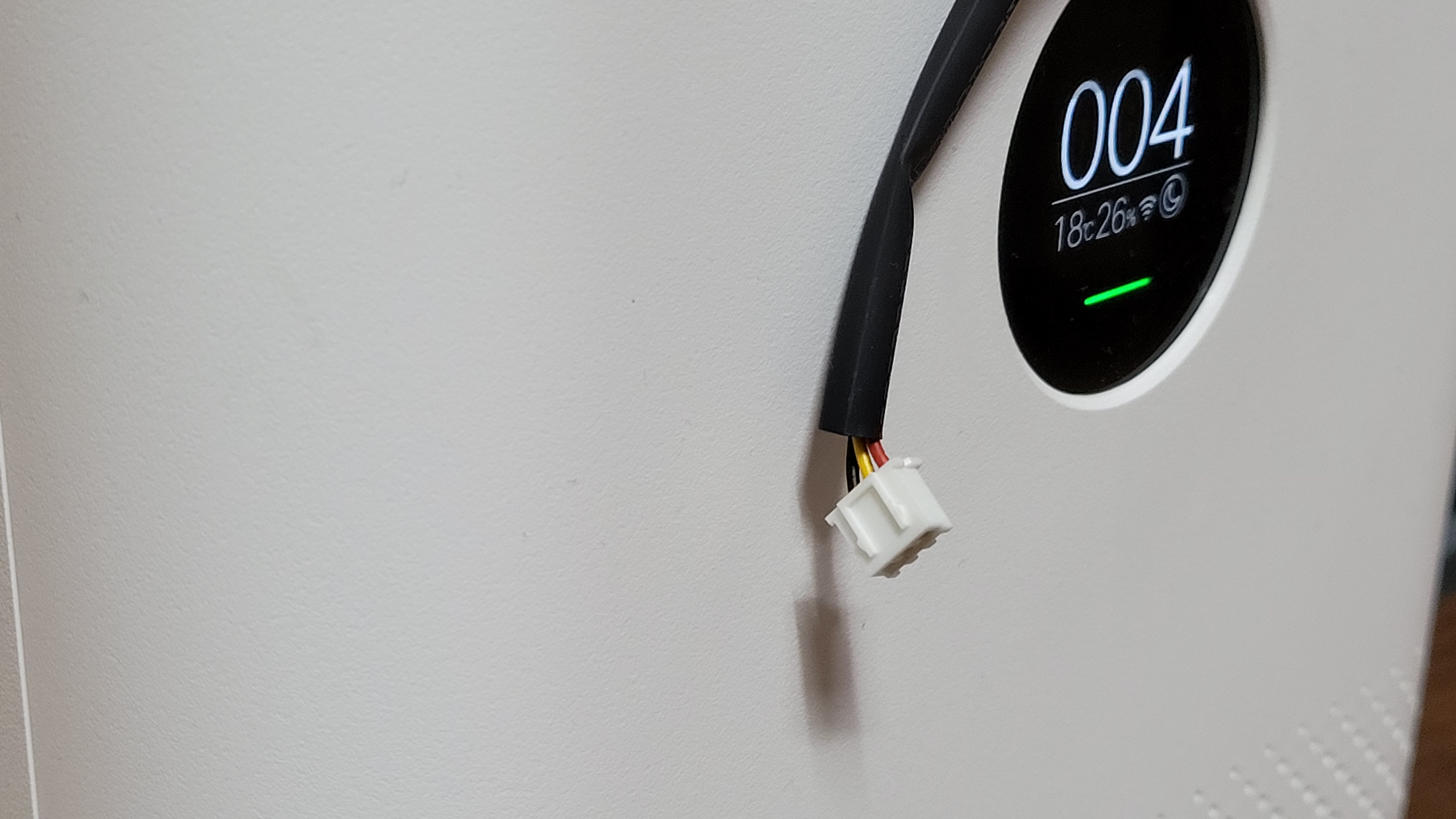

또 제품 커넥터가 3핀으로 흔히 3핀 이 아닌 다른 핀 형태로 되어있으며

열심히 알리를 통해 검색한 결과 XH 2.54mm 규격의 커넥터가 사용되었음을 확인했습니다.

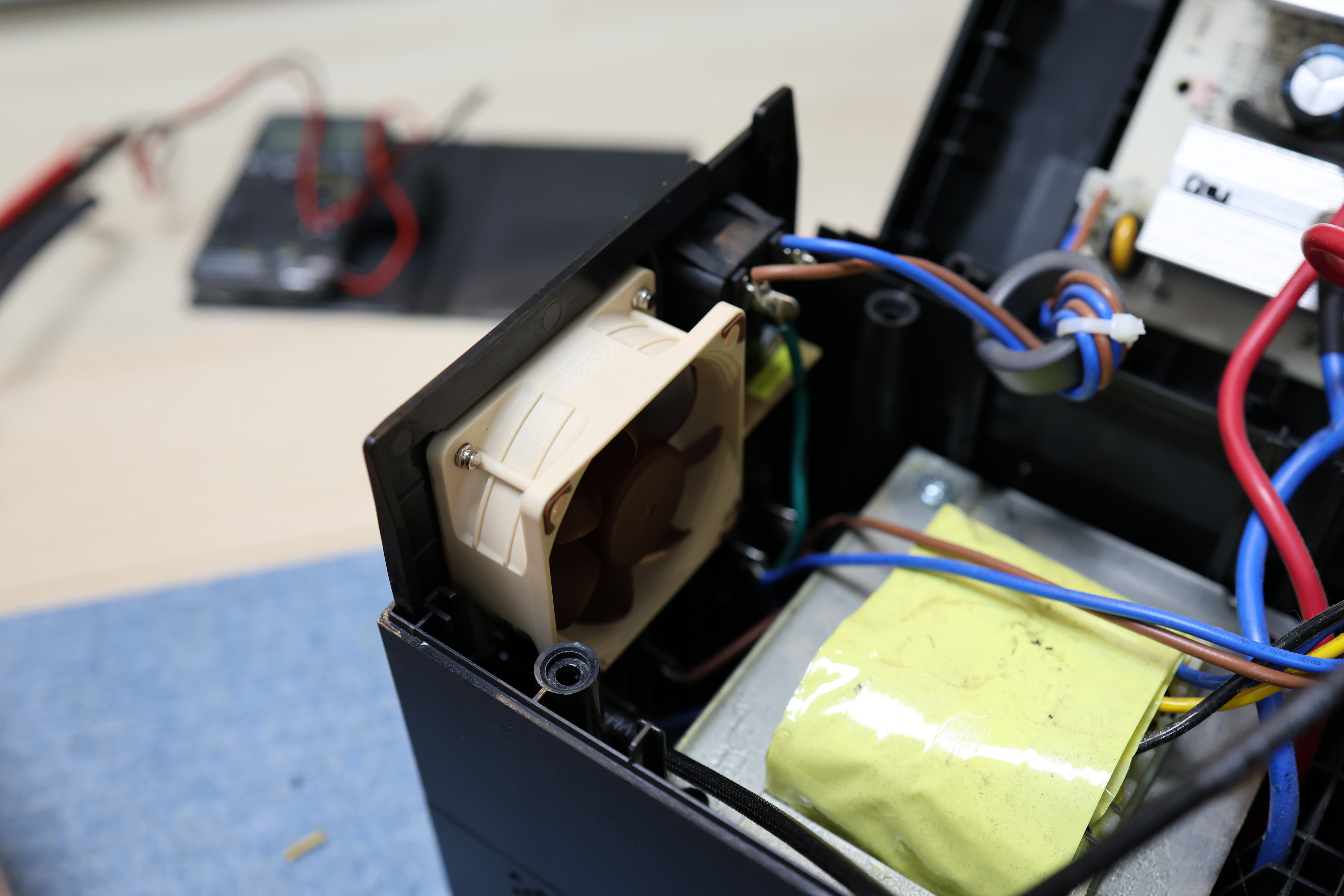

교체할 쿨러로는 NOCTUA NF-A6x25 PWM 제품을 선정하였고 알리익스프레스에서 미리 준비한

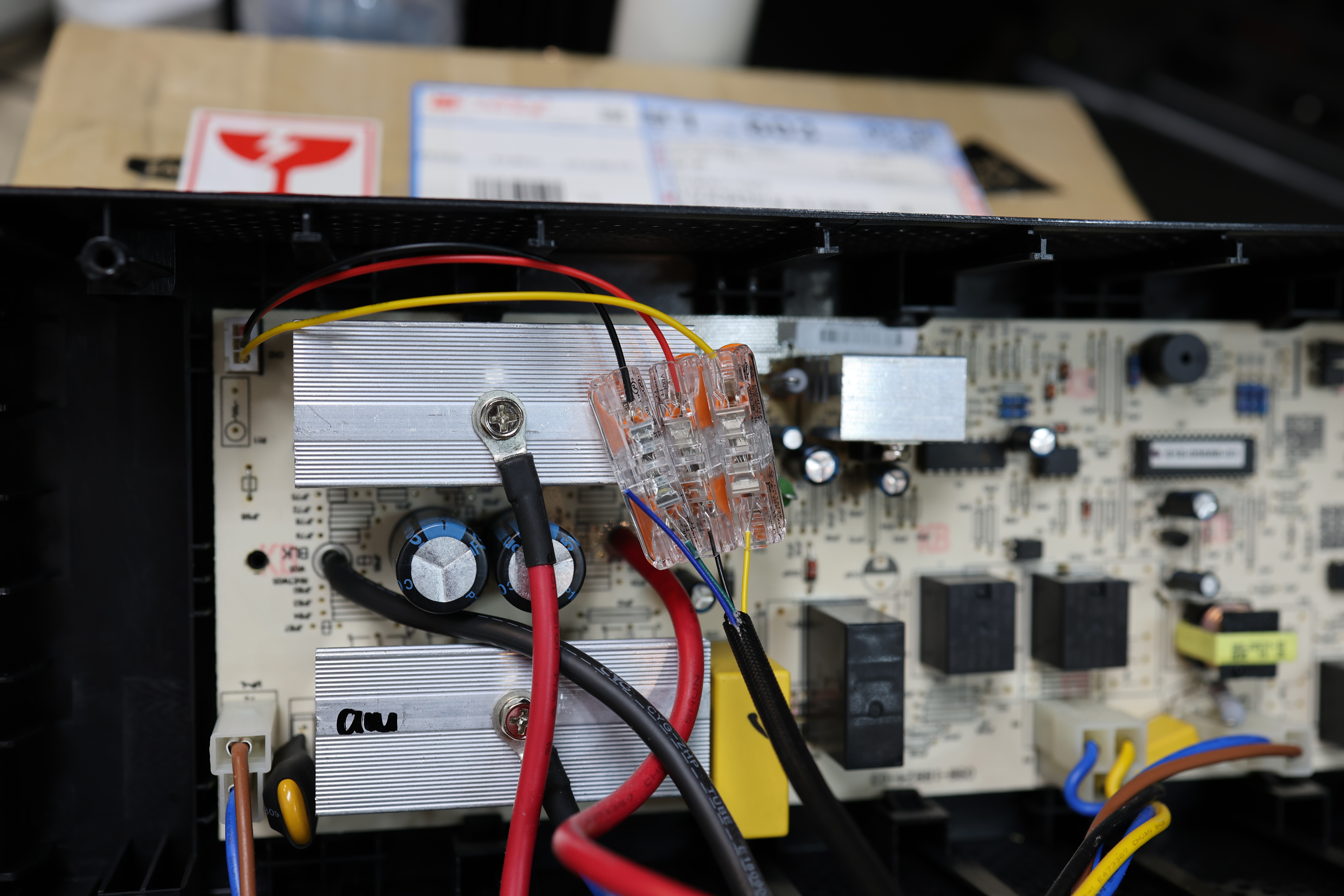

XH 2.54mm 커넥터에 와고 커넥터로 선을 연결시켜 팬을 연결하였습니다.

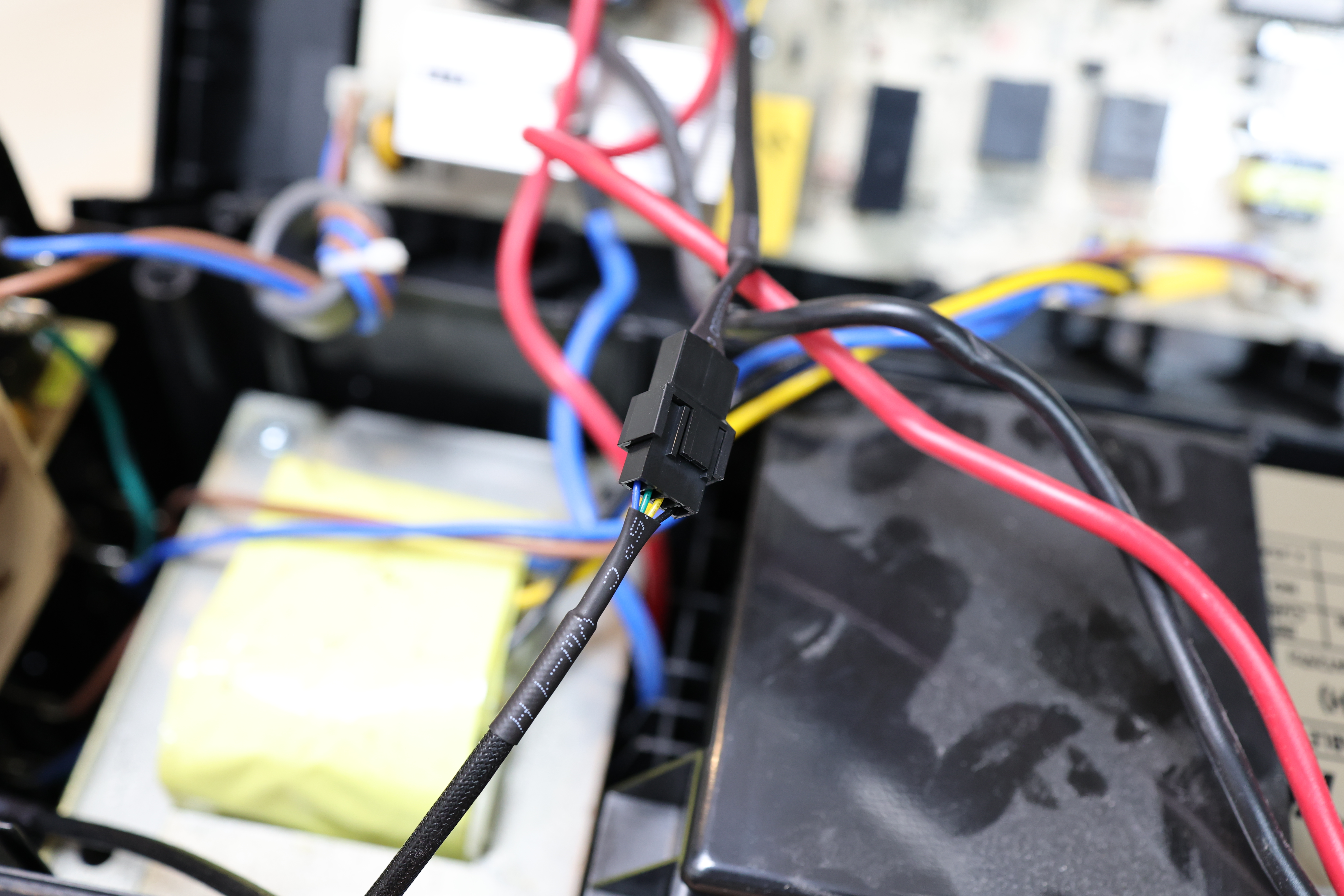

아래 사진처럼 핀 배열에 맞게 색을 맞춰서 연결했더니 UPS가 돌아가면서 팬이 잘 돌긴 합니다만



기존 팬은 4500RPM, 교체한 팬은 3000 RPM이다 보니 조용함을 떠나서 바람 세기 차이가 생각보다

나는 듯하여 원래 쿨러로 조용히 복원해 두었습니다.



최종적으로 분해와 조립의 뻘짓+ 22,000원 짜리 녹투아 60mm 팬이 남게 되었네요 ㅎㅎ...
