Eaton 5E 1100i UPS 배터리 교체기

  • 2023.06.28 05:13
  • IT 이야기
반응형

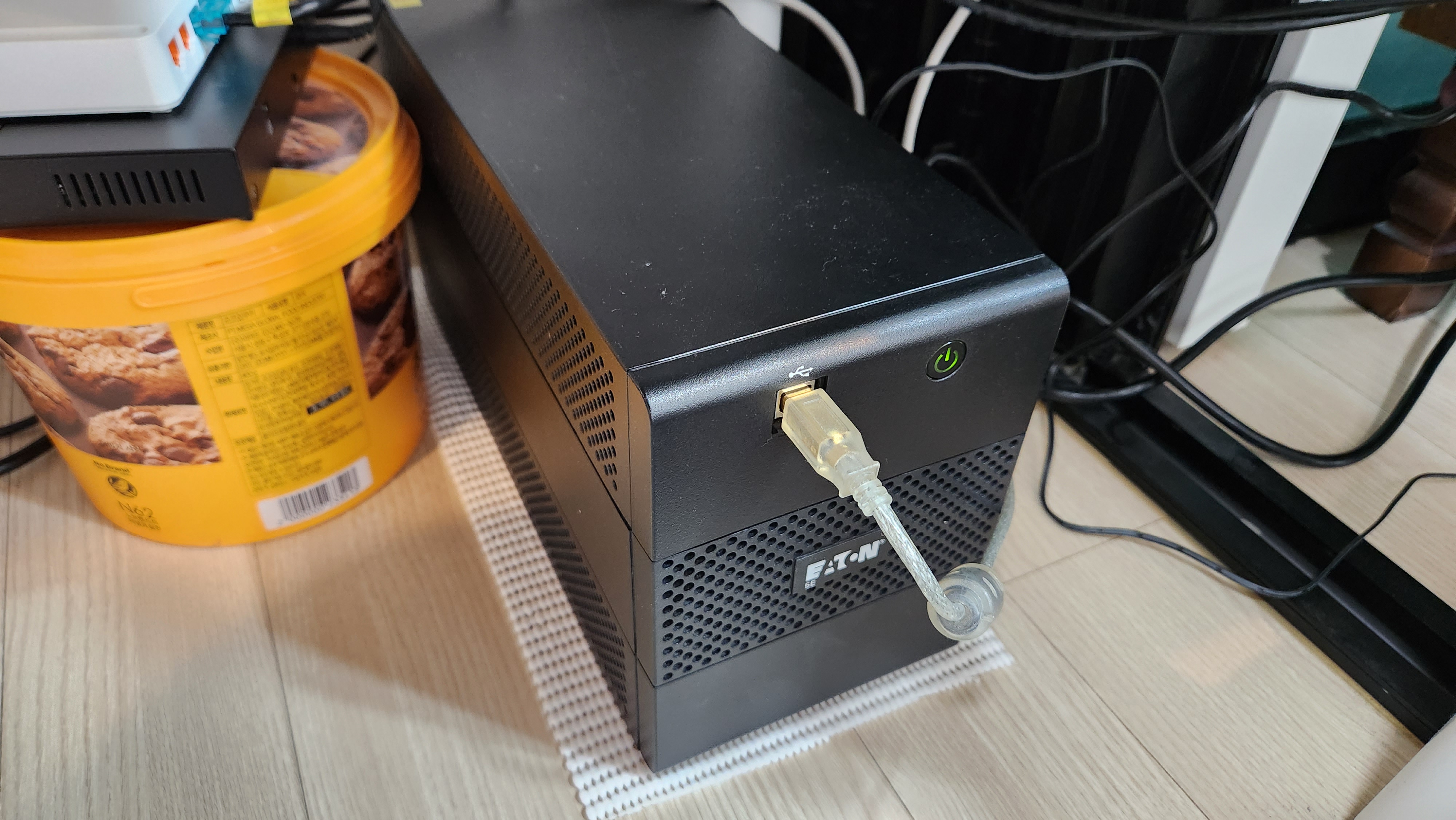

구입한지 약 4년쯤 되어가는.. Eaton 5E 1100i UPS의 배터리를 교체작업을 진행하였습니다.

배터리 교체 가이드는 따로 없지만 제품 스펙시트 보면 12V 7AH 배터리 2개가 적용된 제품으로 확인됩니다.





교체에는 로케트 배터리를 사용할 예정이고 12V 7AH 배터리인 ES7-12 제품을 준비하면 됩니다만

12V 9AH 모델인 ES9-12 배터리가 12V 7AH 배터리와 크기가 동일하여 12V 9AH 배터리로 2개 준비했습니다.



로케트 12V 9AH ES9-12 배터리는 1개에 19,700원 2개 배송비 포함 42,400원 지출하였습니다.





Eaton 5E 1100i 배터리 교체방법은 매우 간단합니다.

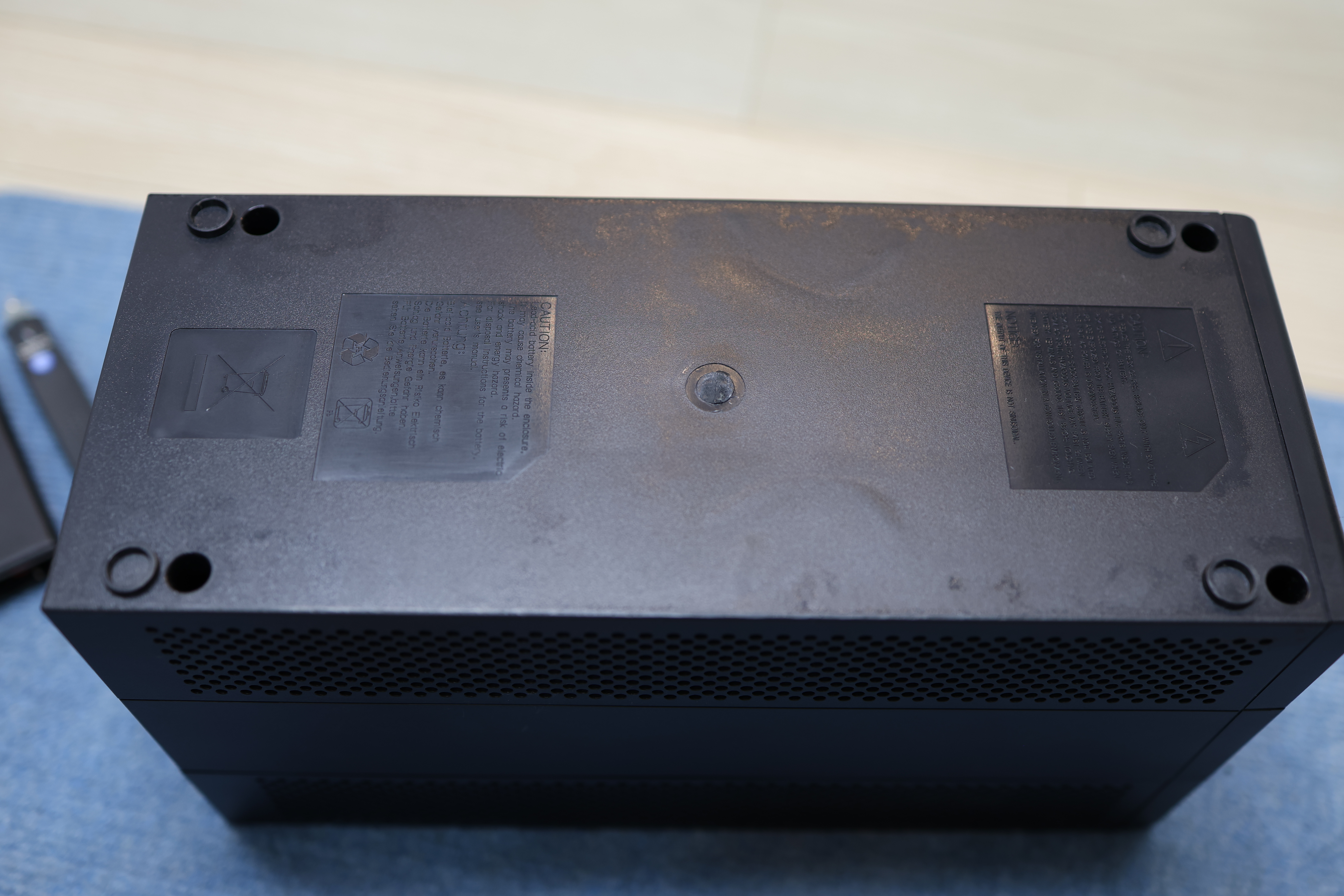

제품을 뒤집어 하단의 4개의 나사를 풀고 배터리 커버를 분리하고 배터리를 교환하면 됩니다.

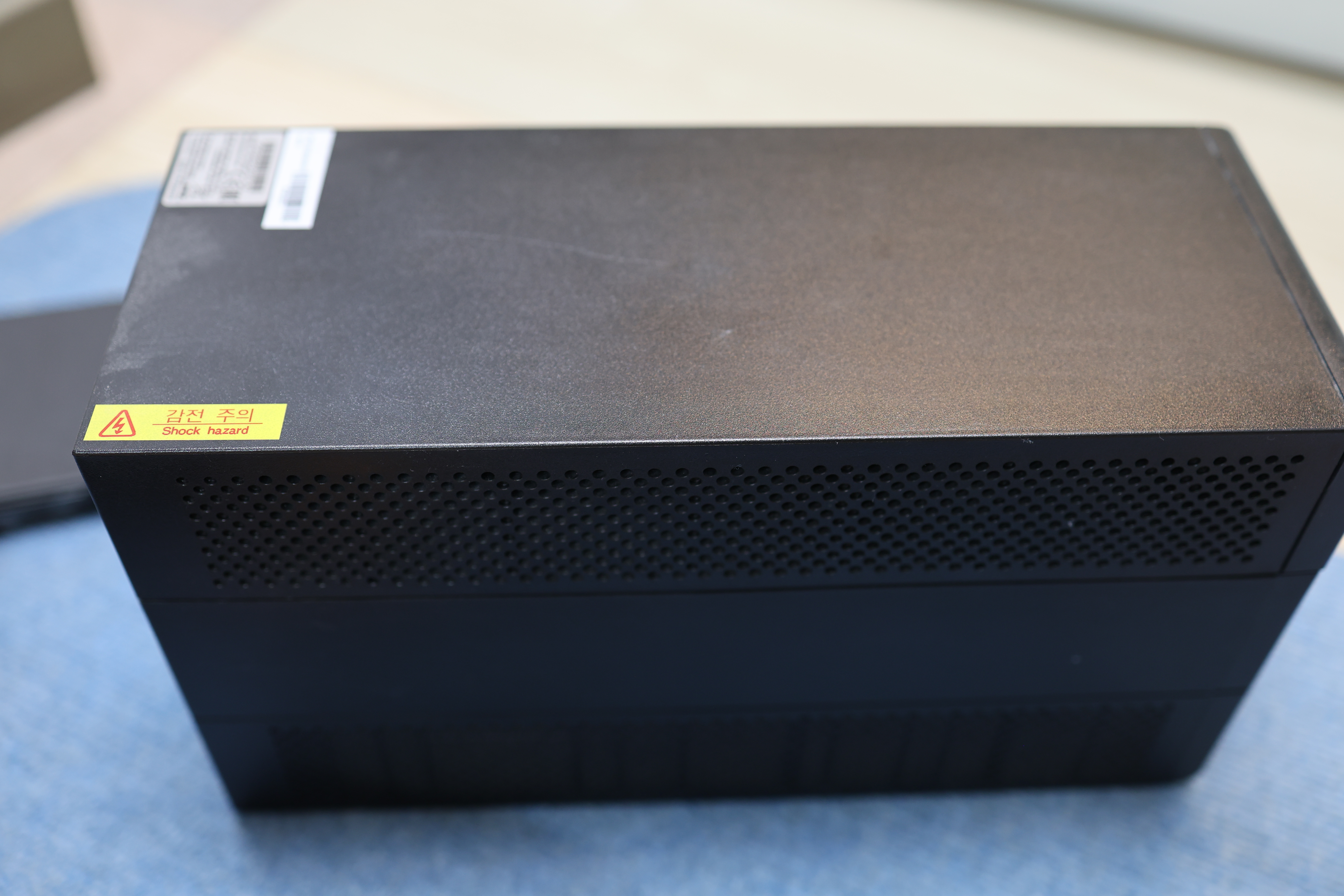

제품 분해전에 제품을 종료하고 혹시모를 감전에 조심하여 작업합니다.





제품 뒤의 4개의 나사만 풀면 위에가 열리는 구조로 되어있습니다.

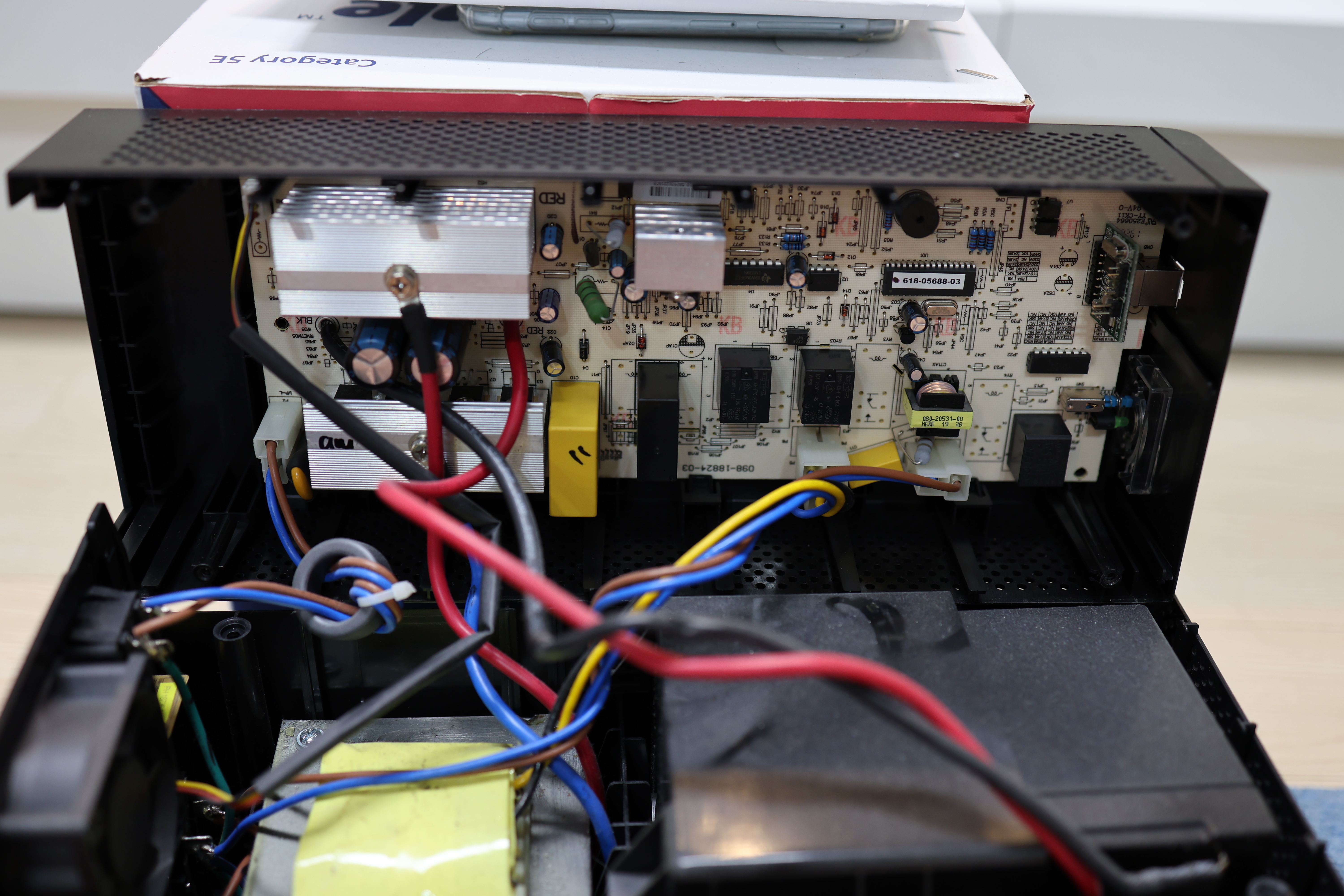

나사를 풀고 제품 윗 부분을 열어줍니다.

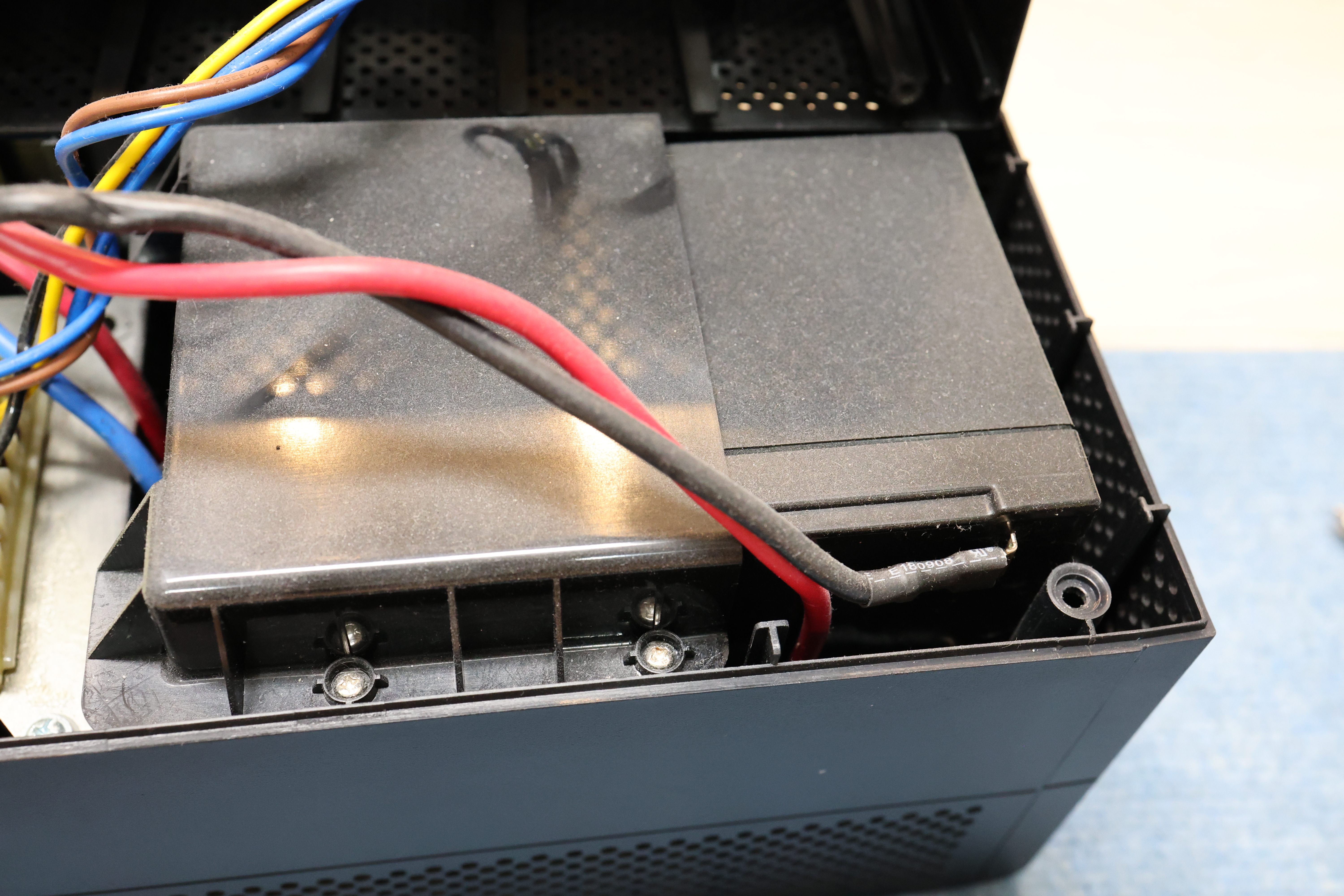

그리고 배터리를 고정하는 배터리 커버를 분리합니다.

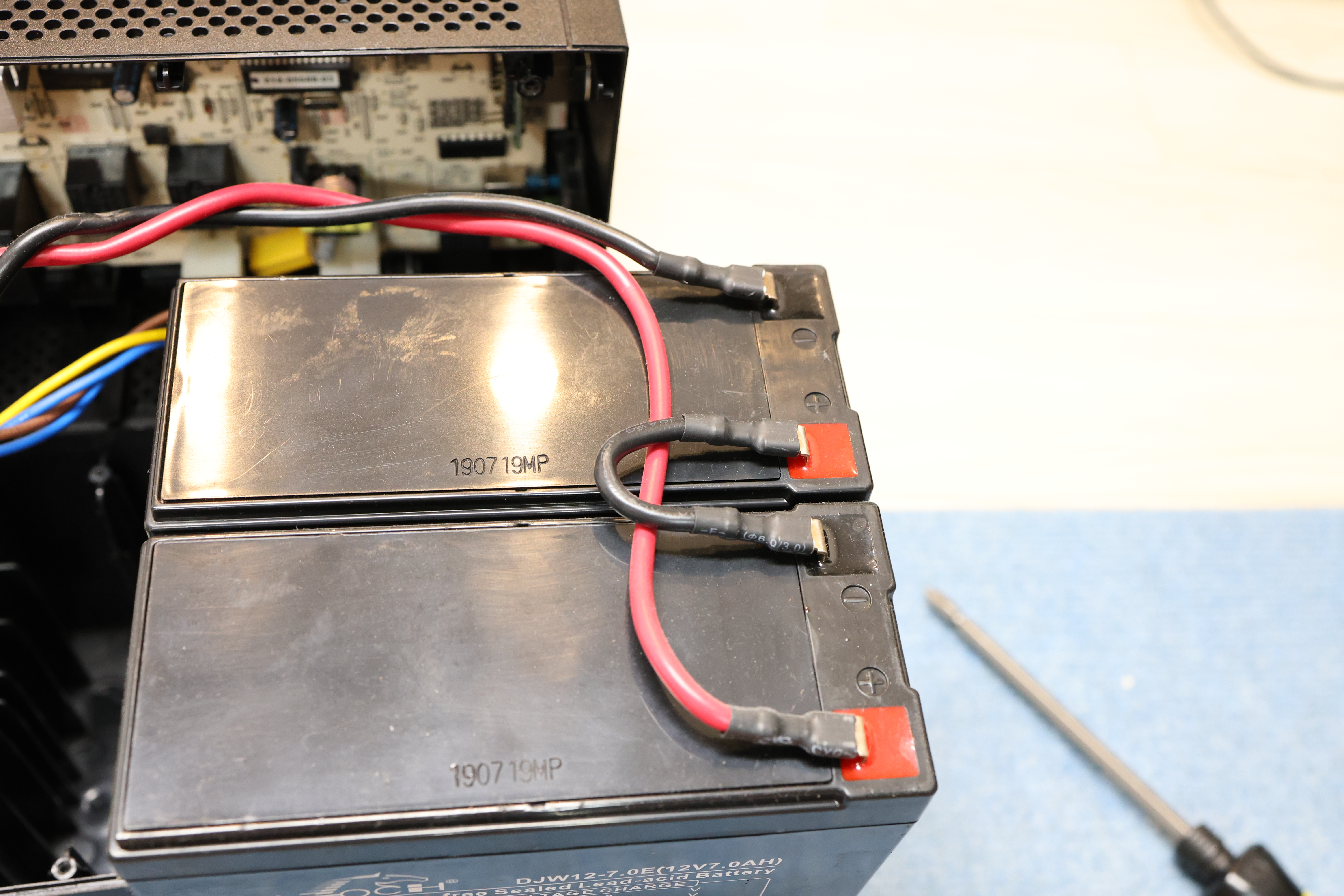

배터리 커버를 분리하고 배터리를 들어올리면 배터리 2개가 직렬 연결된것을 확인할 수 있습니다.

제품 커넥터를 분리하고 직렬연결을 위한 커넥터를 준비한 로케트 베터리에 이식시켜 줍니다.

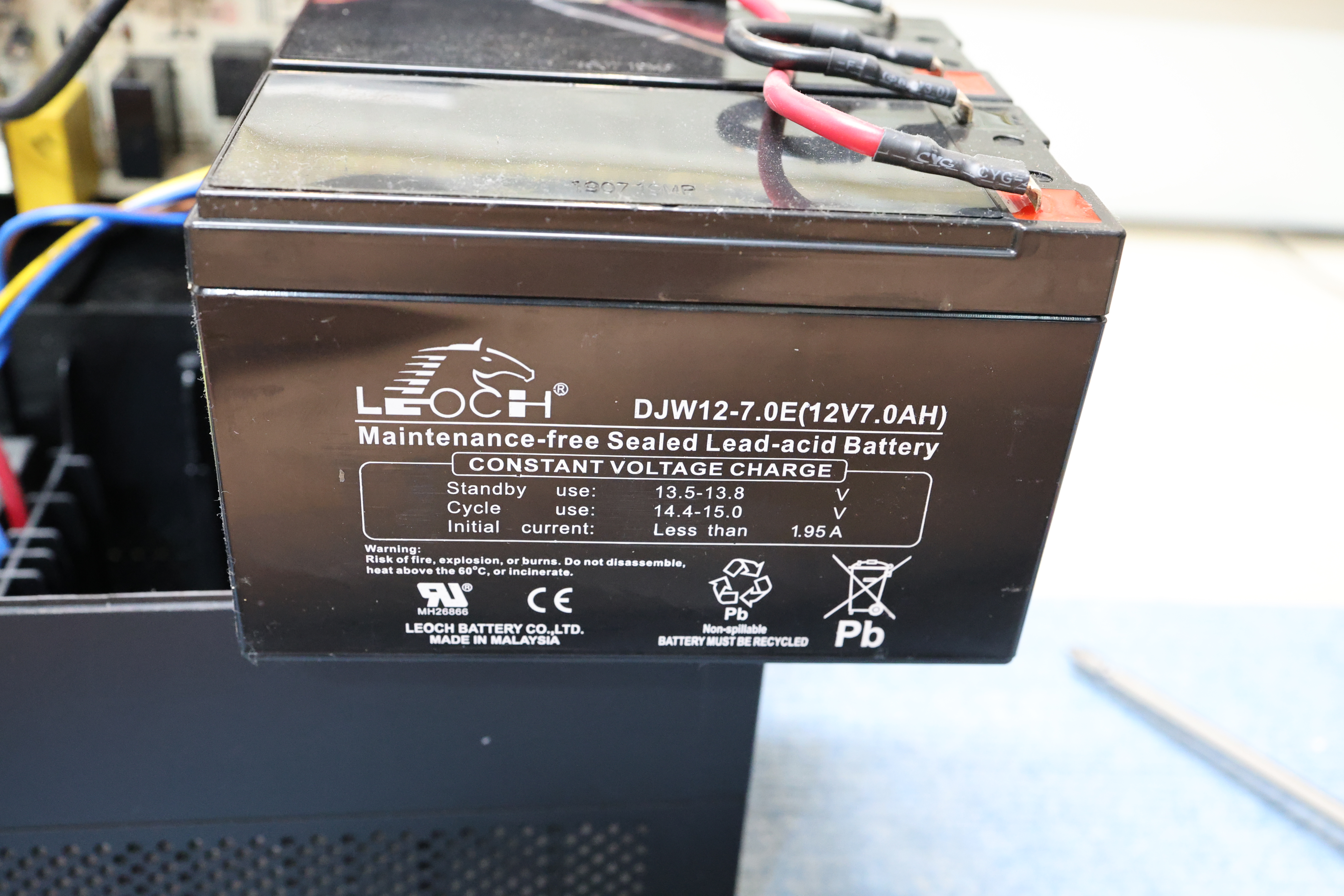

기존 배터리는 LEOCH DJW12-7.0E 12V 7AH 배터리 2개가 들어있습니다.

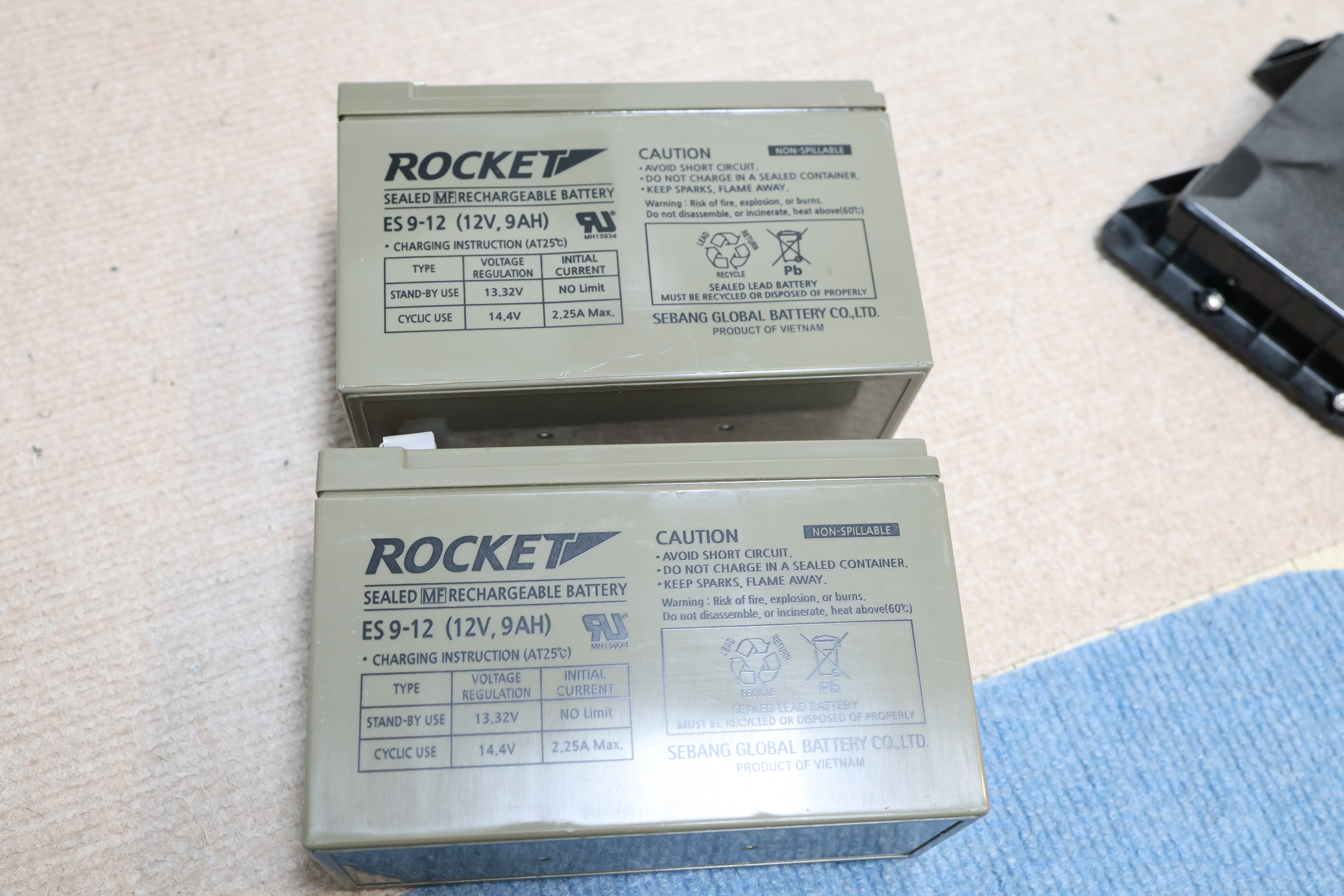

준비된 로케트 배터리 입니다.

사이즈가 같은 관계로 같은 전압 12V에서 9AH 제품으로 준비하였습니다.

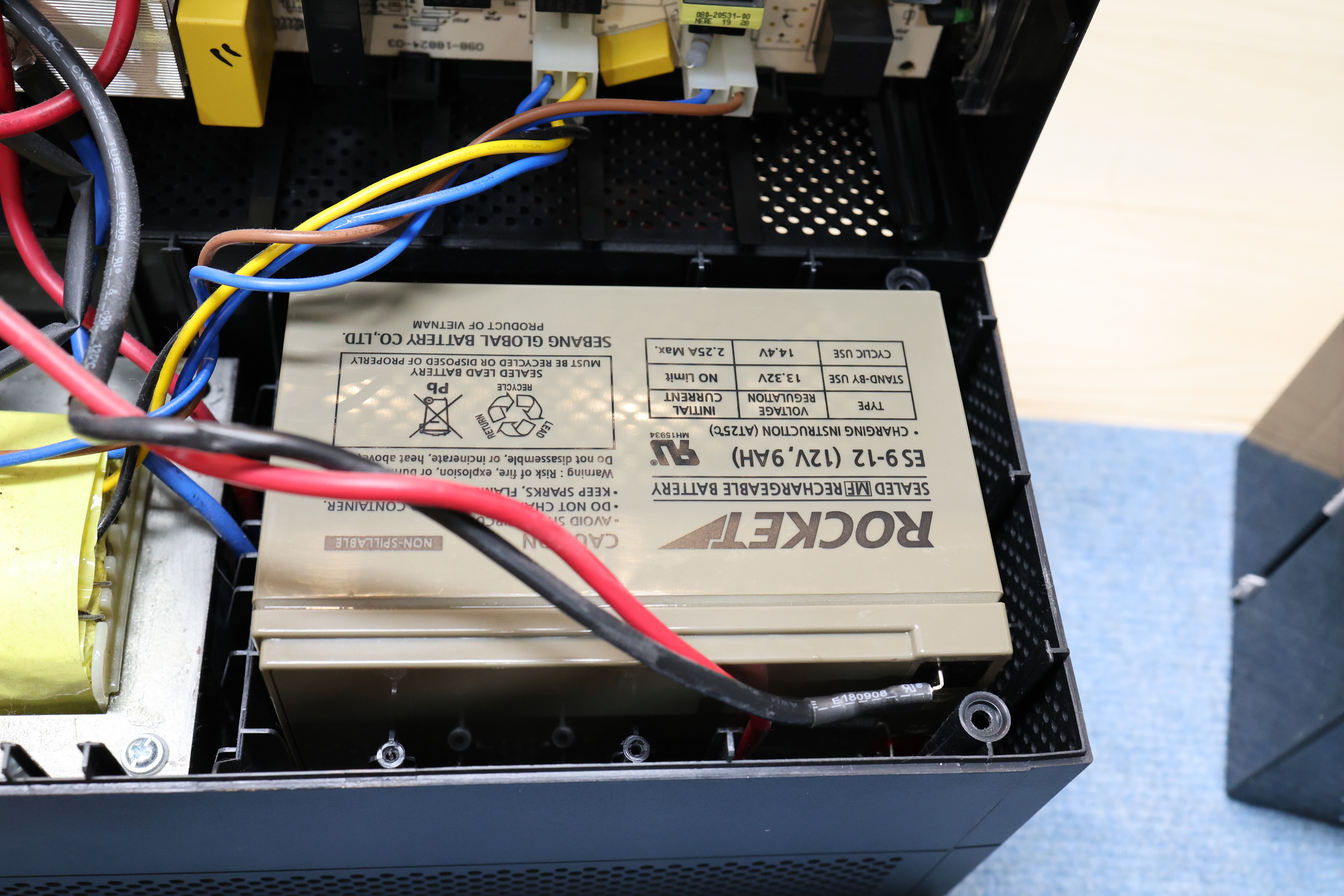

기존 케이블을 사용하여 직렬 연결하고 그대로 케이스에 넣은 뒤 제품을 조립하면 끝입니다.

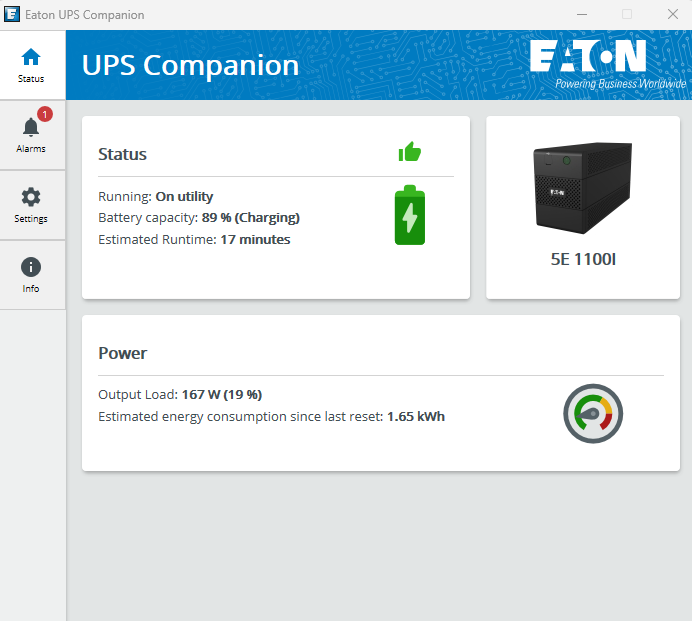

교체 이후에 Eaton UPS Companion에서 충전중인 모습을 확인했습니다.

7AH 배터리에서 9AH 배터리로 교체하여 기존보다 조금 더 버티긴 할듯 합니다.
