집안에 내부 네트워크를 구성하면서 EasyMesh 가 지원되는 공유기 2대를 이용하고 있습니다.

내부망을 묶어줄 ipTIME T5004 (유선공유기)  / 무선망으로 2층에서 사용 중인 ipTIME AX3004 ITL (유무선 공유기)



EasyMesh 장치가 1대라 굳이 구축할 필요가 없었지만 나중에 추가적인 구성을 위해 미리 연결해보았습니다.



참고로 T5004 제품은 이지 메시 컨트롤러만 지원하고 AX3004 ITL 제품은 이지 메시 유선 에이전트만 지원합니다.


Easy Mesh 네트워크 구축을 위한 장비 구성은 아래와 같습니다.

 ipTIME T5004 ------ 유선 연결 ------  ipTIME AX3004 ITL





먼저 AX3004 ITL을 T5004에 연결하기 위해 아래와 같이 허브/AP모드 작업이 필요합니다.

제 작업 환경의 경우 내부 IP 구성이 192.168.0.x 가 아닌 10.0.0.x 구성이므로 이를 감안하여 봐주시기 바랍니다.



먼저 ipTIME T5004에서 나온 유선 케이블일 AX3004 ITL LAN 포트에 꼽습니다.

그리고 유선 혹은 무선으로 관리자 페이지에 접속하여 아래와 같이 설정을 진행해주시면 됩니다.



* 사진과 글에서 10.0.0.x로 내부망을 표현하였지만 각 공유기의 내부 IP에 따라 설정을 진행하시면 됩니다



* 아래와 같이 내부 네트워크를 설정할 경우 공유기 관리자 페이지에 접속이 되지 않을 경우

  상위 공유기(T5004)에 접속된 PC 혹은 모바일에서 아래에서 설정한 내부 IP주소로 관리자 페이지에 접속하시면 됩니다 *

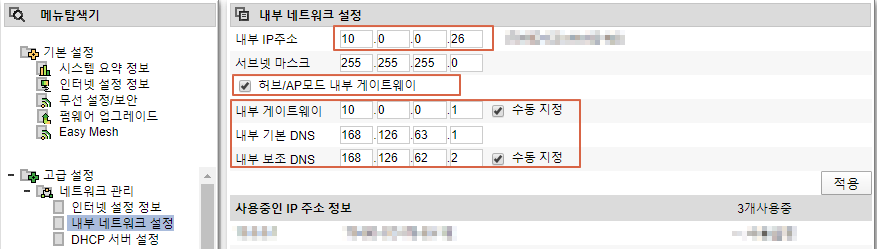

1- 내부 네트워크 설정

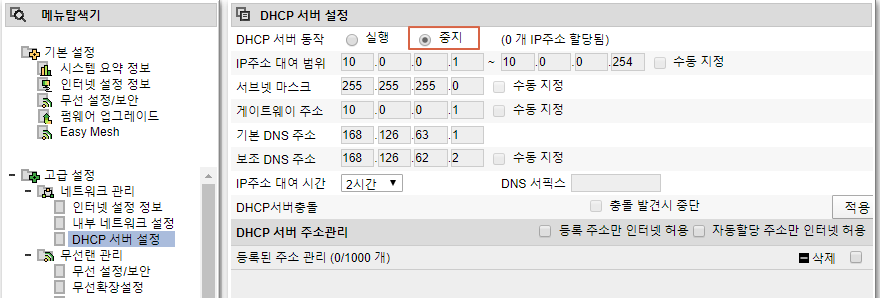

2- DHCP 서버 설정 중단

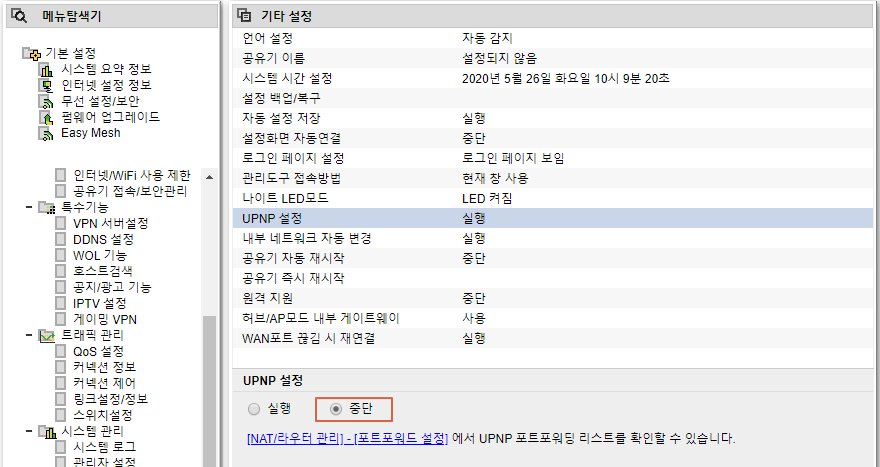

3- UNPN 설정 중단


그리고 아래와 같이 T5004 공유기의 Easy Mesh 탭에서 Controller Mode를 활성화시켰습니다.





컨트롤러 모드 활성화 이후 "Easy Mesh 관리 툴"에 접속하면 AX3004 ITL 이 검색되고 EasyMesh 연결을 수행하시면 됩니다.
